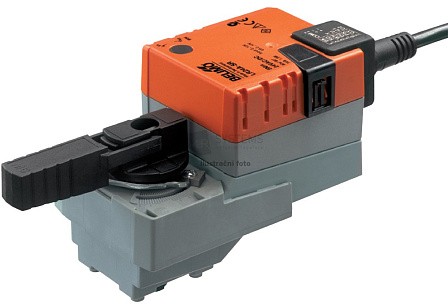

Поворотный электропривод для шаровых кранов Belimo

Поворотные электроприводы предназначены для управления трехходовым клапаном.

получить консультацию

Описание товара

Характеристики моделей

Купить

Поворотные электроприводы предназначены для управления трехходовым клапаном. Они поворачивают шар внутри трехходового крана — регулирующее устройство — в открытое положение согласно управляющему сигналу. Кран открывается в направлении против часовой стрелки и закрывается по часовой стрелке.

Простая прямая установка на шаровой кран при помощи одного винта. Устройство для монтажа встроено в указатель положение электропривода. Положение установки по отношению к шаровому крану может выбираться с шагом 90°.

Возможно ручное управление при помощи кнопки с самовозвратом (при нажатой кнопке редуктор выводится из зацепления). Угол поворота настраивается при помощи механических упоров. Электропривод защищен от перегрузки, не требует конечных выключателей и останавливается автоматически при достижении конечных положений.

Габаритные и присоединительные размеры (мм)

Технические данные

Технические характеристики	Модель
	LR24A-SR	SR24A-SR
Номинальное напряжение	24 В ~ 50/60 Гц 24 В=
Диапазон номинального напряжения	19,2…28,8 В ~/=
Расчетная мощность	2 ВА	4 ВА
Потребляемая мощность: — во время вращения — в состоянии покоя	1,0 Вт 0,4 Вт	2 Вт 0,4 Вт
Крутящий момент	5 Нм	20 Нм
Соединение: — питание	Кабель: 1 м , 3 х 0,75 мм²
Параллельное соединение	Возможно c учетом мощностей
Крутящий момент (номинальный)	Мин. 5 Нм при номинальном напряжении
Управление: — управляющий сигнал Y — рабочий диапазон	0…10 В = Типовое входное сопротивление 100кОм 2…10 В =	—
Обратная связь (измеряемое напряжение)	2… 10 В = , макс. 1 мА	—
Равность хода	±5%	—
Ручное управление	Редуктор выводится из зацепления при помощи кнопки с самовозвратом, ручная блокировка
Время поворота	90 с / 95°
Уровень шума	Макс. 35 дБ (без клапана)
Индикация положения	Механический указатель, съемный
Класс защиты	III (для низких напряжений)
Электромагнитная совместимость	Соответствует 89/336/ЕЕС
Степень защиты корпуса	IP54 в любом положении установки
Температура окружающей среды	0…+50° С
Температура переносимой среды	+5…+100°С (шаровой кран) –10°С с подогревом штока по запросу
Температура хранения	–40…+80°С
Влажность окружающей среды	95% отн., не конденсир. (по EN 60730-1)
Масса	≈0,55 кг	≈1 кг

Не представленные в наличии модели доступны к поставке под заказ
