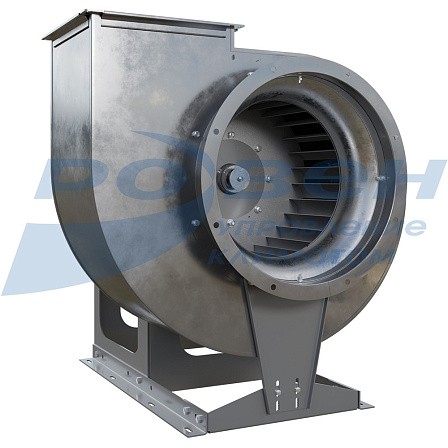

Вентилятор радиальный ВЦ-14-46 исполнения дымоудаления
Вентиляторы серии ВЦ-14-46-ДУ для противопожарных систем дымоудаления (ППД-систем) представляют собой радиальные вентиляторы с загнутыми вперед лопатками специальной формы с рабочим колесом левого или правого вращения.
Вентиляторы ВЦ-14-46-ДУ выпускают в двух исполнениях ДУ400 и ДУ600, что подтверждено соответствующим сертификатом.

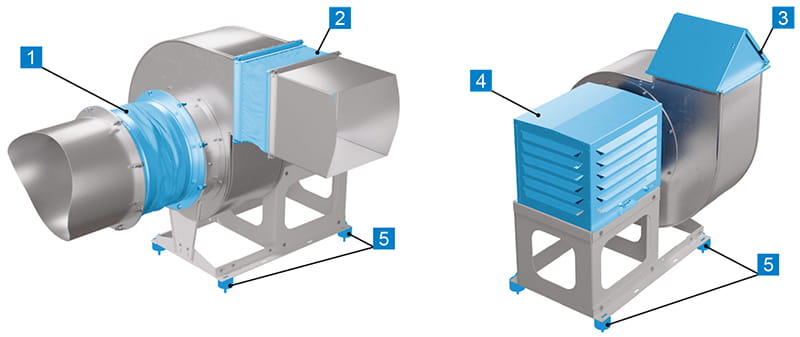

Дополнительное оборудование для монтажа радиальных вентиляторов ВЦ-14-46-ДУ
|
№ |
Наименование |
Описание |
|
1 |
Вставка гибкая круглая ВГК-ВР/ВЦ |
Вставки гибкие круглые предназначены для предотвращения передачи вибрации от вентилятора к воздуховоду |
|
2 |
Вставка гибкая прямоугольная ВГП-ВР/ВЦ |
Вставки гибкие прямоугольные предназначены для предотвращения передачи вибрации от вентилятора к воздуховоду |
|
3 |
Клапан вертикального выброса КВВ-ВР/ВЦ |
Клапан вертикального выброса предназначен для защиты выходного фланца вентилятора от атмосферных осадков при угле поворота корпуса вентилятора 0° |
|
4 |
Виброизоляторы |
Виброизоляторы устанавливают для отсечки вибрационной нагрузки на вентилятор и на фундамент |
|
5 |
Кожух ЭД-ВР/ВЦ |
Кожух ЭД предназначен для защиты электродвигателя от попадания осадков при использовании вентилятора на улице |
Примечание: Дополнительное оборудование в стандартную комплектацию не входит.
Исполнение вентиляторов
|
Условное обозначение |
Температура перемещаемой среды, ºС |
Материал |
Назначение |
|
ДУ600 |
до +600 |
Жаростойкая сталь, углеродистая сталь со специальным покрытием |
Для удаления возникающих при пожаре газов и одновременного отвода тепла за пределы обслуживаемого помещения с целью проведения работ по борьбе с пожаром, по спасению людей и имущества. В зависимости от требований такой вентилятор может перемещать газы с температурой 400 °С или 600 °С до 120 минут |
|
ДУ400 |
до +400 |
Углеродистая сталь со специальным покрытием |
Полная информация о вентиляторах ВЦ-14-46-ДУ в электронном pdf-каталоге по ссылке во вкладке "Характеристики".
Габаритные и присоединительные размеры
|
№ вентилятора |
Габарит электродвигателя |
A* |
A1 |
A2 |
A3 |
B max |
B1 |
H** max |
H1 max |
H2 |
H3 |
d |
d1 |
a |
h |
|||||
|
0° |
45° |
90°, 270° |
135°, 315° |
0° |
45° |
90° |
||||||||||||||
|
ВЦ-14-46-4,0 |
80 |
702 |
656 |
650 |
834 |
401 |
301 |
258 |
660 |
232 |
780 |
990 |
906 |
486 |
358 |
297 |
400 |
434 |
280 |
300 |
|
90 |
702 |
656 |
650 |
834 |
401 |
301 |
258 |
691 |
232 |
793 |
1000 |
916 |
495 |
358 |
297 |
400 |
434 |
280 |
300 |
|
|
100 |
702 |
656 |
650 |
834 |
401 |
301 |
258 |
722 |
232 |
803 |
1010 |
926 |
506 |
358 |
297 |
400 |
434 |
280 |
300 |
|
|
112 |
702 |
656 |
650 |
834 |
401 |
301 |
258 |
739 |
232 |
815 |
1022 |
938 |
518 |
358 |
297 |
400 |
434 |
280 |
300 |
|
|
132 |
702 |
656 |
650 |
834 |
401 |
301 |
258 |
814 |
232 |
780 |
1042 |
958 |
538 |
358 |
297 |
400 |
434 |
280 |
300 |
|
|
ВЦ-14-46-5,0 |
100 |
877 |
818 |
798 |
1037 |
501 |
376 |
396 |
781 |
269 |
986 |
1219 |
1120 |
599 |
440 |
359 |
500 |
534 |
350 |
379 |
|
112 |
877 |
818 |
798 |
1037 |
501 |
376 |
396 |
799 |
269 |
972 |
1230 |
1132 |
612 |
440 |
359 |
500 |
534 |
350 |
379 |
|
|
132 |
877 |
818 |
798 |
1037 |
501 |
376 |
396 |
834 |
269 |
957 |
1258 |
1159 |
597 |
440 |
359 |
500 |
534 |
350 |
379 |
|
|
160 |
877 |
818 |
798 |
1037 |
501 |
376 |
396 |
934 |
269 |
984 |
1330 |
1230 |
625 |
440 |
359 |
500 |
534 |
350 |
379 |
|
|
180 |
877 |
818 |
798 |
1037 |
501 |
376 |
396 |
1074 |
269 |
1005 |
1306 |
1207 |
645 |
440 |
359 |
500 |
534 |
350 |
379 |
|
|
ВЦ-14-46-6,3 |
132 |
1107 |
1026 |
993 |
1288 |
631 |
476 |
404 |
973 |
343 |
1174 |
1510 |
1391 |
734 |
554 |
441 |
630 |
665 |
441 |
470 |
|
160 |
1107 |
1026 |
993 |
1288 |
631 |
476 |
404 |
1121 |
343 |
1201 |
1538 |
1420 |
760 |
554 |
441 |
630 |
665 |
441 |
470 |
|
|
180 |
1107 |
1026 |
993 |
1288 |
631 |
476 |
404 |
1201 |
343 |
1166 |
1558 |
1434 |
780 |
554 |
441 |
630 |
665 |
441 |
470 |
|
|
200 |
1107 |
1026 |
993 |
1288 |
631 |
476 |
404 |
1231 |
343 |
1187 |
1588 |
1459 |
800 |
554 |
441 |
630 |
665 |
441 |
470 |
|
|
225 |
1107 |
1026 |
993 |
1288 |
631 |
476 |
404 |
1256 |
343 |
1213 |
1614 |
1465 |
825 |
554 |
441 |
630 |
665 |
441 |
470 |
|
* Размер, зависящий от положения корпуса вентилятора.
** Максимальная высота при различных положениях корпуса вентилятора (0°, 45°, 90°).
Габаритные размеры Bmax и H1max соответственно зависят от устанавливаемого двигателя. Габаритный размер Hmax зависит от положения корпуса и устанавливаемого двигателя.
Габаритные и присоединительные размеры основания рамы вентиляторов ВР-80-75-ДУ
|
№ вентилятора |
Габарит электродвигателя |
А |
В |
C |
D |
Е |
F |
K |
L |
M |
n |
|
ВЦ-14-46-4,0 |
80-112 |
570 |
290 |
314 |
- |
- |
20 |
163 |
30 |
8,5 |
8 |
|
132 |
711 |
399 |
433 |
- |
- |
20 |
163 |
30 |
8,5 |
8 |
|
|
ВЦ-14-46-5,0 |
100 |
730 |
385 |
435 |
10 |
240 |
100 |
240 |
- |
- |
6 |
|
112 |
700 |
385 |
435 |
10 |
240 |
100 |
240 |
- |
- |
6 |
|
|
132-180 |
842 |
430 |
505 |
10 |
283,5 |
175 |
283,5 |
- |
- |
6 |
|
|
ВЦ-14-46-6,3 |
132 |
850 |
486 |
546 |
10 |
325 |
100 |
325 |
- |
- |
6 |
|
160 |
850 |
486 |
546 |
10 |
325 |
100 |
325 |
- |
- |
6 |
|
|
180-225 |
1025 |
495 |
570 |
10 |
410,5 |
100 |
410,5 |
- |
- |
6 |
Технические характеристики
|
№ вент. |
Наименование |
Габарит электродвигателя |
N, кВт |
n, об/мин |
Ток при 380В, А |
Масса max, кг |
Виброопора тип ЕС (А) |
|
|
Кол-во |
Тип |
|||||||
|
4,0 |
ВЦ-14-46-4,0-ДУ400-РВ-0,37/750/220-380 |
80 |
0,37 |
680 |
1,49 |
53,3 |
4 |
20*20(А) М6 |
|
ВЦ-14-46-4,0-ДУ400-РВ-0,55/750/220-380 |
80 |
0,55 |
680 |
2,17 |
54,5 |
4 |
20*20(А) М6 |
|
|
ВЦ-14-46-4,0-ДУ400-РВ-0,75/750/220-380 |
90 |
0,75 |
690 |
2,2 |
60,5 |
4 |
20*20(А) М6 |
|
|
ВЦ-14-46-4,0-ДУ400-РВ-1,1/750/220-380 |
90 |
1,1 |
690 |
3,14 |
61,3 |
4 |
20*20(А) М6 |
|
|
ВЦ-14-46-4,0-ДУ400-РВ-0,75/1000/220-380 |
80 |
0,75 |
910 |
2,4 |
58,0 |
4 |
20*20(А) М6 |
|
|
ВЦ-14-46-4,0-ДУ400-РВ-1,1/1000/220-380 |
80 |
1,1 |
910 |
3,4 |
59,4 |
4 |
20*20(А) М6 |
|
|
ВЦ-14-46-4,0-ДУ400-РВ-1,5/1000/220-380 |
90 |
1,5 |
920 |
4,05 |
65,4 |
4 |
20*20(А) М6 |
|
|
ВЦ-14-46-4,0-ДУ400-РВ-2,2/1000/220-380 |
100 |
2,2 |
920 |
5,79 |
75,0 |
6 |
20*25(А) М6 |
|
|
ВЦ-14-46-4,0-ДУ400-РВ-3,0/1500/220-380 |
100 |
3,0 |
1410 |
7,12 |
64,4 |
6 |
20*20(А) М6 |
|
|
ВЦ-14-46-4,0-ДУ400-РВ-4,0/1500/220-380 |
100 |
4,0 |
1410 |
9,38 |
70,2 |
6 |
20*20(А) М6 |
|
|
ВЦ-14-46-4,0-ДУ400-РВ-5,5/1500/220-380 |
112 |
5,5 |
1440 |
12,1 |
106,8 |
6 |
25*30(А) М6 |
|
|
ВЦ-14-46-4,0-ДУ400-РВ-7,5/1500/380-660 |
132 |
7,5 |
1440 |
15,8 |
112,2 |
6 |
25*30(А) М6 |
|
|
5,0 |
ВЦ-14-46-5,0-ДУ400-РВ-1,5/750/220-380 |
100 |
1,5 |
690 |
4,4 |
105,2 |
6 |
25*30(А) М6 |
|
ВЦ-14-46-5,0-ДУ400-РВ-2,2/750/220-380 |
112 |
2,2 |
690 |
6,12 |
107,0 |
6 |
25*30(А) М6 |
|
|
ВЦ-14-46-5,0-ДУ400-РВ-3,0/750/220-380 |
112 |
3,0 |
690 |
8,12 |
107,6 |
6 |
25*30(А) М6 |
|
|
ВЦ-14-46-5,0-ДУ400-РВ-4,0/750/380-660 |
132 |
4,0 |
700 |
10,1 |
157,4 |
6 |
25*20(А) М6 |
|
|
ВЦ-14-46-5,0-ДУ400-РВ-4,0/1000/220-380 |
112 |
4,0 |
930 |
9,85 |
133,2 |
6 |
25*30(А) М6 |
|
|
ВЦ-14-46-5,0-ДУ400-РВ-5,5/1000/380-660 |
132 |
5,5 |
950 |
13,2 |
156,0 |
6 |
25*20(А) М6 |
|
|
ВЦ-14-46-5,0-ДУ400-РВ-7,5/1000/380-660 |
132 |
7,5 |
950 |
17,2 |
176,4 |
6 |
30*30(А) М8 |
|
|
ВЦ-14-46-5,0-ДУ400-РВ-11,0/1000/380-660 |
160 |
11,0 |
960 |
24,75 |
219,6 |
6 |
30*30(А) М8 |
|
|
ВЦ-14-46-5,0-ДУ400-РВ-15,0/1500/380-660 |
160 |
15,0 |
1450 |
31,1 |
240,0 |
6 |
30*30(А) М8 |
|
|
ВЦ-14-46-5,0-ДУ400-РВ-18,5/1500/380-660 |
160 |
18,5 |
1450 |
37,7 |
261,6 |
6 |
40*40(А) М8 |
|
|
ВЦ-14-46-5,0-ДУ400-РВ-22,0/1500/380-660 |
180 |
22,0 |
1450 |
43,2 |
291,6 |
6 |
40*40(А) М8 |
|
|
ВЦ-14-46-5,0-ДУ400-РВ-30,0/1500/380-660 |
180 |
30,0 |
1450 |
57,9 |
298,8 |
6 |
40*40(А) М8 |
|
|
6,3 |
ВЦ-14-46-6,3-ДУ400-РВ-5,5/750/380-660 |
132 |
5,5 |
700 |
14,0 |
232,8 |
6 |
30*30(А) М8 |
|
ВЦ-14-46-6,3-ДУ400-РВ-7,5/750/380-660 |
160 |
7,5 |
720 |
18,75 |
285,6 |
6 |
25*10(А) М6 |
|
|
ВЦ-14-46-6,3-ДУ400-РВ-11,0/750/380-660 |
160 |
11,0 |
720 |
25,3 |
309,6 |
6 |
40*40(А) М8 |
|
|
ВЦ-14-46-6,3-ДУ400-РВ-15,0/750/380-660 |
180 |
15,0 |
720 |
31,2 |
345,6 |
6 |
50*50(А) М10 |
|
|
ВЦ-14-46-6,3-ДУ400-РВ-11,0/1000/380-660 |
160 |
11,0 |
960 |
24,75 |
288,0 |
6 |
25*10(А) М6 |
|
|
ВЦ-14-46-6,3-ДУ400-РВ-15,0/1000/380-660 |
160 |
15,0 |
960 |
32,6 |
342,0 |
6 |
25*10(А) М6 |
|
|
ВЦ-14-46-6,3-ДУ400-РВ-18,5/1000/380-660 |
180 |
18,5 |
960 |
38,8 |
271,2 |
6 |
25*10(А) М6 |
|
|
ВЦ-14-46-6,3-ДУ400-РВ-22,0/1000/380-660 |
200 |
22,0 |
960 |
44,8 |
271,2 |
6 |
25*10(А) М6 |
|
|
ВЦ-14-46-6,3-ДУ400-РВ-30,0/1000/380-660 |
200 |
30,0 |
960 |
59,6 |
406,8 |
6 |
50*50(А) М10 |
|
|
ВЦ-14-46-6,3-ДУ400-РВ-37,0/1000/380-660 |
225 |
37,0 |
980 |
72,7 |
460,8 |
6 |
50*50(А) М10 |
|
* Технические и шумовые характеристики ВЦ-14-46-ДУ600 соответствуют ВЦ-14-46-ДУ400.
Электрические схемы подключения вентиляторов в сеть 380 В
* В вентиляторах с номинальным напряжением ∆/Y 380В/660В предусмотрена возможность запуска пониженным напряжением по схеме Y-∆. Для получения более подробной информации по подключению, обратитесь в отдел технической поддержки.
