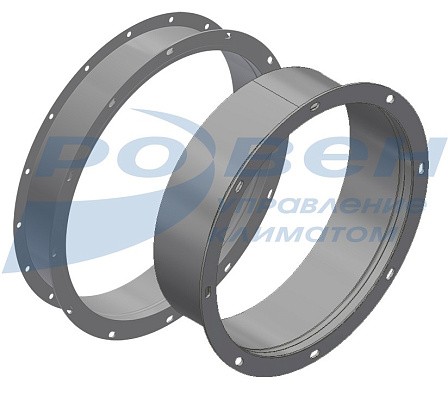

Переходник
Переходник предназначен для соединения осевого вентилятора РОСА с системой воздуховодов.
Габаритные и присоединительные размеры переходника с типом соединения фланец-фланец
|
Модель |
№ вент. |
D |
D1 |
D2 |
D3 |
D4 |
n, шт |
n1, шт |
L |
|
Переходник РОСА-4,0-Ф/Ф |
4,0 |
400 |
436 |
434 |
460 |
463 |
8 |
8 |
110 |
|
Переходник РОСА-4,5-Ф/Ф |
4,5 |
450 |
486 |
479 |
510 |
513 |
8 |
8 |
110 |
|
Переходник РОСА-5,0-Ф/Ф |
5,0 |
500 |
536 |
534 |
560 |
563 |
12 |
16 |
110 |
|
Переходник РОСА-5,6-Ф/Ф |
5,6 |
560 |
620 |
589 |
620 |
643 |
12 |
16 |
110 |
|
Переходник РОСА-6,3-Ф/Ф |
6,3 |
630 |
690 |
665 |
690 |
713 |
12 |
16 |
110 |
|
Переходник РОСА-7,1-Ф/Ф |
7,1 |
710 |
770 |
739 |
770 |
793 |
16 |
16 |
125 |
|
Переходник РОСА-8,0-Ф/Ф |
8,0 |
800 |
860 |
829 |
860 |
883 |
16 |
16 |
125 |
|
Переходник РОСА-9,0-Ф/Ф |
9,0 |
900 |
960 |
938 |
960 |
983 |
16 |
16 |
125 |
|
Переходник РОСА-10,0-Ф/Ф |
10,0 |
1000 |
1070 |
1030 |
1060 |
1103 |
16 |
16 |
125 |
|
Переходник РОСА-11,2-Ф/Ф |
11,2 |
1120 |
1195 |
1158 |
1180 |
1223 |
16 |
16 |
140 |
|
Переходник РОСА-12,5-Ф/Ф |
12,5 |
1250 |
1320 |
1280 |
1310 |
1353 |
16 |
16 |
140 |
МАРКИРОВКА:
Переходник РОСА-4,0-Ф/Ф
где: Переходник РОСА – переходник для осевых вентиляторов РОСА;
4,0 – типоразмер переходника (номер вентилятора);
Ф/Ф – тип соединения переходника с вентилятором: Ф/Ф – фланец-фланец.
Габаритные и присоединительные размеры переходника с типом соединения фланец-ниппель
|
Модель |
№ вент. |
D |
D1 |
D2 |
Н |
n, шт |
Масса, кг |
|
Переходник РОСА-4,0-Ф/Н |
4,0 |
399 |
436 |
463 |
110 |
8 |
1,8 |
|
Переходник РОСА-4,5-Ф/Н |
4,5 |
449 |
486 |
513 |
110 |
8 |
2 |
|
Переходник РОСА-5,0-Ф/Н |
5,0 |
499 |
536 |
563 |
110 |
12 |
2,2 |
|
Переходник РОСА-5,6-Ф/Н |
5,6 |
559 |
620 |
643 |
110 |
12 |
3,1 |
|
Переходник РОСА-6,3-Ф/Н |
6,3 |
629 |
690 |
713 |
110 |
12 |
3,5 |
|
Переходник РОСА-7,1-Ф/Н |
7,1 |
709 |
770 |
793 |
125 |
16 |
4 |
|
Переходник РОСА-8,0-Ф/Н |
8,0 |
799 |
860 |
883 |
125 |
16 |
4,5 |
|
Переходник РОСА-9,0-Ф/Н |
9,0 |
899 |
960 |
983 |
125 |
16 |
5,1 |
|
Переходник РОСА-10,0-Ф/Н |
10,0 |
999 |
1070 |
1103 |
125 |
16 |
6,7 |
|
Переходник РОСА-11,2-Ф/Н |
11,2 |
1119 |
1195 |
1223 |
140 |
16 |
7,8 |
|
Переходник РОСА-12,5-Ф/Н |
12,5 |
1249 |
1320 |
1353 |
140 |
16 |
8,6 |
МАРКИРОВКА:
Переходник РОСА-4,0-Ф/Н
где: Переходник РОСА – переходник для осевых вентиляторов РОСА;
4,0 – типоразмер переходника (номер вентилятора);
Ф/Н – тип соединения переходника с вентилятором: Ф/Н – фланец-ниппель.
