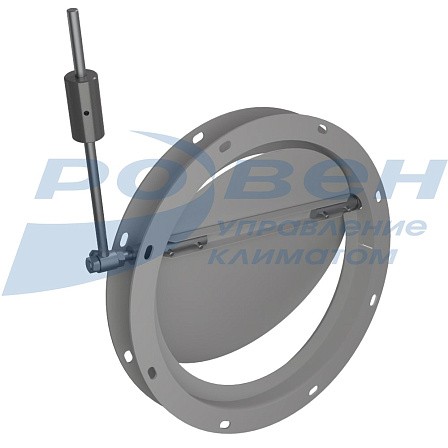

Клапан обратный общего назначения круглого сечения
Клапаны обратные общего назначения предназначены для предотвращения перетекания воздуха при отключенном вентиляторе. Клапан может быть установлен как в горизонтальном, так и в вертикальном воздуховоде. При установке клапана в вертикальном воздуховоде (предварительно снять с клапана систему тяг) поток воздуха должен быть направлен снизу вверх. Рекомендуемая скорость движения воздуха перед клапаном - не менее 6 м/с.
Клапаны обратные общего назначения изготовлены из углеродистой стали.
Особенности:
- Режим работы - отсечной клапан.
- Материал - углеродистая сталь
- Минимальный размер (D) 200 мм
- Максимальный размер (D) 1250 мм
При транспортировке изделий из углеродистой стали до места назначения, монтажа на объекте, на период хранения, завод-изготовитель покрывает наружную и/или внутреннюю поверхность изделий грунт-эмалью RAL 7040 по технологии, утвержденной заводом-изготовителем, с классом покрытия VII по ГОСТ 9.032-74, согласно технических условий на продукцию.
После установки изделия на объекте, рекомендуется (в иных случаях необходимо),окрасить его в соответствии с указаниями проекта системы вентиляции.

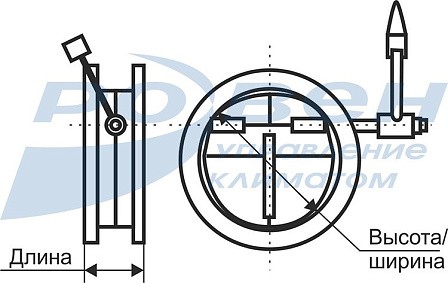

Габаритные и присоединительные размеры (мм) клапанов типа КО из углеродистой стали
|
Модель |
D, мм |
С, мм -1 (короткий) |
Масса, кг |
С, мм -2 (длинный) |
Масса, кг |
|
КО-200 |
200 |
50 |
3,3 |
190 |
3,0 |
|
КО-250 |
250 |
3,9 |
235 |
4,0 |
|
|
КО-280 |
280 |
4,4 |
265 |
5,0 |
|
|
КО-315 |
315 |
4,9 |
300 |
6,4 |
|
|
КО-355 |
355 |
5,4 |
340 |
7,8 |
|
|
КО-400 |
400 |
6,2 |
385 |
9,4 |
|
|
КО-450 |
450 |
7,0 |
435 |
11,4 |
|
|
КО-500 |
500 |
7,7 |
485 |
13,5 |
|
|
КО-560 |
560 |
8,7 |
560 |
16,5 |
|
|
КО-630 |
630 |
10,0 |
580 |
19,0 |
|
|
КО-710 |
710 |
11,5 |
615 |
22,8 |
|
|
КО-800 |
800 |
13,3 |
26,0 |
||
|
КО-900 |
900 |
64 |
15,6 |
30,0 |
|
|
КО-1000 |
1000 |
18,0 |
34,0 |
||
|
КО-1250 |
1250 |
24,5 |
45,0 |
Потери давления в клапане
|
Модель |
Характеристики |
||
|
Потери давления при полностью открытом клапане ∆P, Па |
Коэффициент местного сопротивления ε |
||
|
При V≤13 м/с на горизонтальных участках |
При V≤6 м/с на вертикальных участках |
При V≥6 м/с на вертикальных участках |
|
|
КО-250 |
4 |
0,04 |
0 |
|
КО-315 |
5 |
0,07 |
|
|
КО-400 |
7 |
0,12 |
|
|
КО-500 |
11 |
0,26 |
|
|
КО-630 |
11 |
0,52 |
0,03 |
|
КО-800 |
12 |
1,1 |
0,06 |
|
КО-1000 |
21 |
2,25 |
0,12 |
|
КО-1250 |
32 |
4,57 |
0,25 |
МАРКИРОВКА:
Клапан обратный КО-1-630
где: КО – клапан обратный общего назначения круглого сечения из углеродистой стали;
630 – типоразмер (по диаметру присоединения), мм;

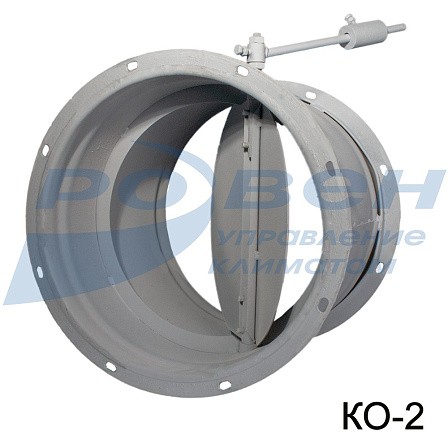

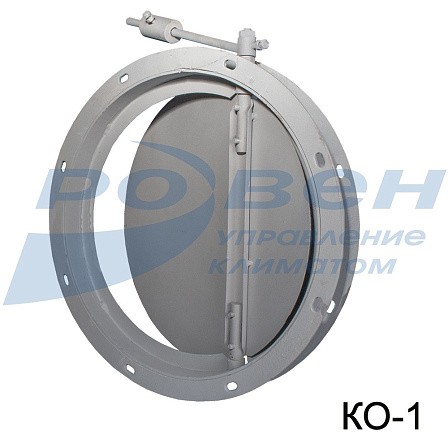

1 – глубина клапана (1 - короткий; 2 - длинный).
Не представленные в наличии модели доступны к поставке под заказ
