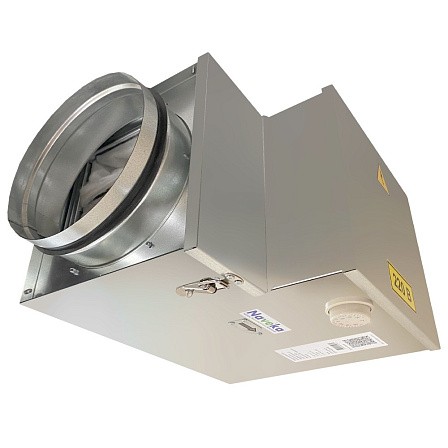

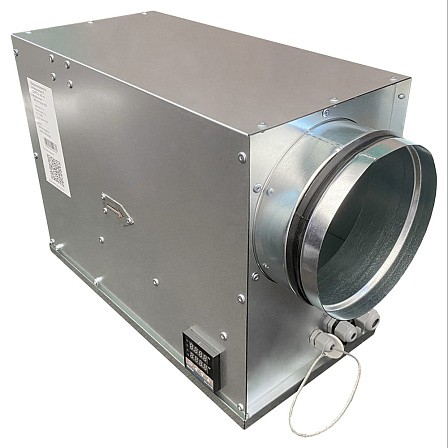

Воздухонагреватель электрический круглый предварительный E (PTC) с термостатом
Нагреватели применяются для предварительного нагрева воздуха перед такими устройствами как рекуператор или водяной нагреватель.
Корпус изготавливается из оцинкованного стального листа. В качестве нагревателей используются ТЭН на технологии PTC, который позволяет безопасно осуществлять нагрев приточного воздуха. В соединительной коробке имеются необходимые клеммы для электросоединений, с винтовыми клеммами. Степень защиты крышки IP40.
В корпусе установлен фильтр с классом очистки G4 для защиты от попадания загрязнений на нагревательные элементы.
В нагреватель интегрирован регулируемый термостат. Чувствительный термобаллон термостата отслеживает температуру входящего воздуха, и, если входящий воздух имеет температуру ниже установленного значения, то осуществляется подача питания на нагревательный элемент.

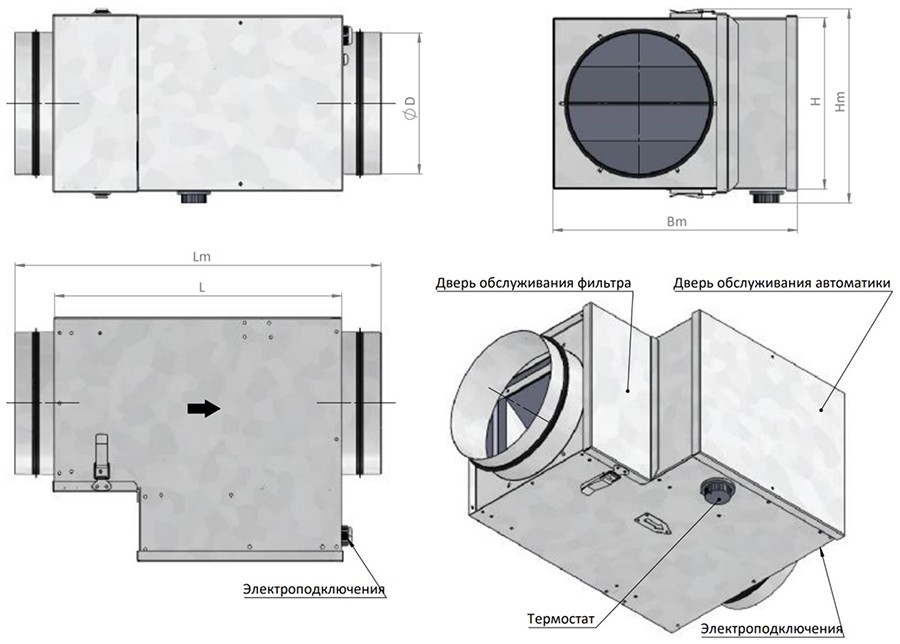

Габаритные и присоединительные размеры, мм
Модель |
D |
H |
L |
Lm |
Bm |
Hm |
E 0.4 ... 1.4 - 100 |
98 |
199 |
400 |
510 |
300 |
231 |
E 0.4 ... 1.9 - 125 |
123 |
199 |
400 |
510 |
300 |
231 |
E 0.7 ... 3.8 – 160 |
158 |
199 |
400 |
510 |
300 |
231 |
E 0.9 ... 3.8 – 200 |
198 |
239 |
400 |
510 |
341 |
271 |
E 1.9 ... 7.5 – 250 |
248 |
299 |
400 |
510 |
401 |
331 |
E 3.8 ... 11.3 – 315 |
313 |
354 |
400 |
510 |
455 |
386 |
Технические характеристики
Модель |
Напряжение, В |
Мощность электрическая, кВт |
Ток, А |
Сечение (рекомендуемое) |
Автомат (рекомендуемый) |
Масса , кг |
Схема подключения № |
E0.4-100 |
1~220В |
0,4 |
2,6 |
3х 1,5 мм2 (L,N,PE) |
1P C 6A |
6,2 |
1 |
E0.9-100 |
1~220В |
0,9 |
5,3 |
3х 1,5 мм2 (L,N,PE) |
1P C 6A |
6,2 |
1 |
E1.4-100 |
1~220В |
1,4 |
7,9 |
3х 1,5 мм2 (L,N,PE) |
1P C10A |
6,2 |
1 |
E0.4-125 |
1~220В |
0,4 |
2,6 |
3х 1,5 мм2 (L,N,PE) |
1P C 6A |
6,3 |
1 |
E0.9-125 |
1~220В |
0,9 |
5,3 |
3х 1,5 мм2 (L,N,PE) |
1P C 6A |
6,3 |
1 |
E1.4-125 |
1~220В |
1,4 |
7,9 |
3х 1,5 мм2 (L,N,PE) |
1P C10A |
6,3 |
1 |
E1.9-125 |
1~220В |
1,9 |
10,5 |
3х 2,5 мм2 (L,N,PE) |
1P C16A |
6,3 |
1 |
E0.7-160 |
1~220В |
0,7 |
5,3 |
3х 1,5 мм2 (L,N,PE) |
1P C 6A |
6,3 |
1 |
E1.2-160 |
1~220В |
1,2 |
7,9 |
3х 1,5 мм2 (L,N,PE) |
1P C10A |
6,3 |
1 |
E1.9-160 |
1~220В |
1,9 |
10,5 |
3х 2,5 мм2 (L,N,PE) |
1P C16A |
6,3 |
1 |
E3.8-160 |
1~220В |
3,8 |
21,0 |
3х 4 мм2 (L,N,PE) |
1P C25A |
6,5 |
1 |
E0.9-200 |
1~220В |
0,9 |
5,3 |
3х 1,5 мм2 (L,N,PE) |
1P C 6A |
7,5 |
1 |
E2.5-200 |
1~220В |
2,5 |
15,8 |
3х 2,5 мм2 (L,N,PE) |
1P C16A |
7,6 |
1 |
E3.8-200 |
1~220В |
3,8 |
21,0 |
3х 4 мм2 (L,N,PE) |
1P C25A |
7,6 |
1 |
E1.9-250 |
1~220В |
1,9 |
10,5 |
3х 2,5 мм2 (L,N,PE) |
1P C16A |
9,2 |
1 |
E3.8-250 |
1~220В |
3,8 |
21,0 |
3х 4 мм2 (L,N,PE) |
1P C25A |
9,4 |
1 |
E5.5-250 |
3~380В |
5,5 |
10,5 |
5х 2,5 мм2 (L1,L2,L3,N,PE) |
3P C16A |
9,8 |
2 |
E7.5-250 |
3~380В |
7,5 |
15,8 |
5х 2,5 мм2 (L1,L2,L3,N,PE) |
3P C16A |
9,8 |
2 |
E3.8-315 |
1~220В |
3,8 |
21,0 |
3х 4 мм2 (L,N,PE) |
1P C25A |
10,7 |
1 |
E5.6-315 |
3~380В |
5,6 |
10,5 |
5х 2,5 мм2 (L1,L2,L3,N,PE) |
3P C16A |
11,1 |
2 |
E7.5-315 |
3~380В |
7,5 |
15,8 |
5х 2,5 мм2 (L1,L2,L3,N,PE) |
3P C16A |
11,1 |
2 |
E9.2-315 |
3~380В |
9,2 |
21,0 |
5х 4 мм2 (L1,L2,L3,N,PE) |
3P C25A |
11,5 |
2 |
E11.3-315 |
3~380В |
11,3 |
21,0 |
5х 4 мм2 (L1,L2,L3,N,PE) |
3P C25A |
11,5 |
2 |
Электрические схемы подключения
Схема №1
Предварительный (РТС) с термостатом 220В
Схема №2
Предварительный (РТС) с термостатом 380В
